Em aplicativos que contém algum tipo de catálogo de endereços, é muito comum termos a necessidade de imprimir etiquetas (para envelopes) com os nomes e endereços das pessoas desse catálogo. Para solucionar esse problema, o recomendado é que utilizemos alguma ferramenta de geração de relatórios. Se a sua ferramenta de geração de relatórios é o ReportViewer, é muito fácil implementar um relatório que imprima as etiquetas utilizando o conceito de colunas no ReportViewer. Esse é o tema do artigo de hoje.

Nos sistemas que eu trabalhei até hoje, eu nunca precisei imprimir etiquetas. Mas, acredito que deva ter sido pela natureza dos sistemas que eu trabalhei (por exemplo, sistemas relacionados com cargos e salários e sistemas relacionados ao ramo florestal). Em sistemas que possuem catálogo de endereços, é comum a necessidade de imprimirmos etiquetas.

Eu me atentei para essa realidade quando um dos inscritos da minha newsletter me questionou sobre a ordenação que o ReportViewer utiliza quando trabalhamos com o conceito de colunas (que é justamente como conseguimos imprimir etiquetas). Vou explicar melhor a dúvida desse inscrito mais adiante. A princípio, vamos criar um simples relatório para imprimirmos algumas etiquetas com o ReportViewer.

Criando o DataSet

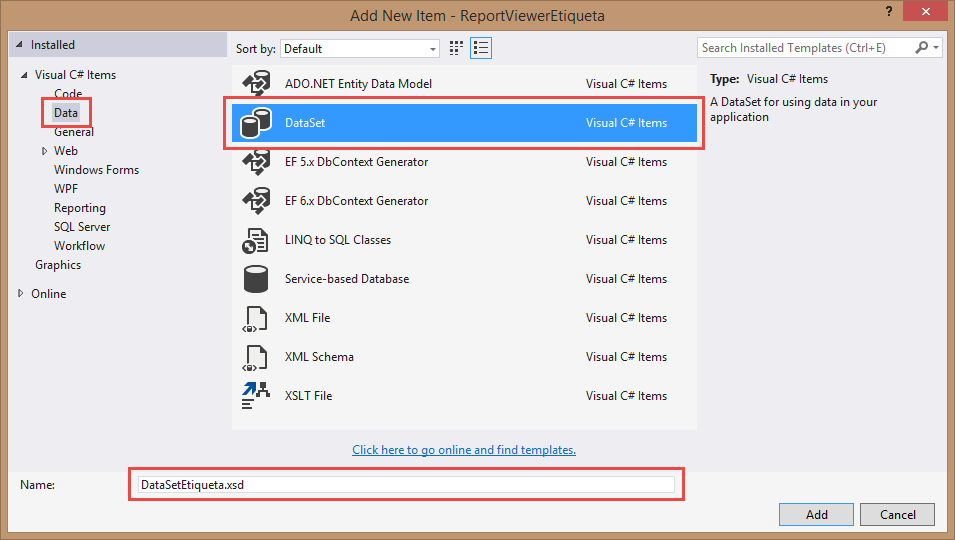

Primeiramente, vamos criar um novo projeto do tipo “Windows Forms Application“. Nesse projeto, adicione um novo DataSet, que servirá de fonte de dados para o nosso relatório, ou seja, é nesse DataSet que teremos as informações das etiquetas que serão impressas. Como de costume, o item do tipo DataSet está presente dentro da categoria “Data”. Dê o nome de “DataSetEtiqueta” para o DataSet que será criado:

Dentro do DataSetEtiqueta, crie uma nova DataTable com o nome “Etiqueta” e os campos IDEtiqueta, Nome, Endereco, CEP, Cidade e Estado. Todos os campos devem ser do tipo string, exceto o campo IDEtiqueta, que deve ser do tipo auto incremento:

Note que nessa DataTable temos todos os atributos necessários para a geração das etiquetas. Provavelmente esses dados não estarão disponíveis no seu banco de dados exatamente dessa forma, mas, ao trabalharmos com relatórios, é sempre uma boa prática construirmos exatamente o DataSet necessário para o relatório e preenchermos esse DataSet com os dados vindos de outras tabelas do banco de dados.

Criando o relatório

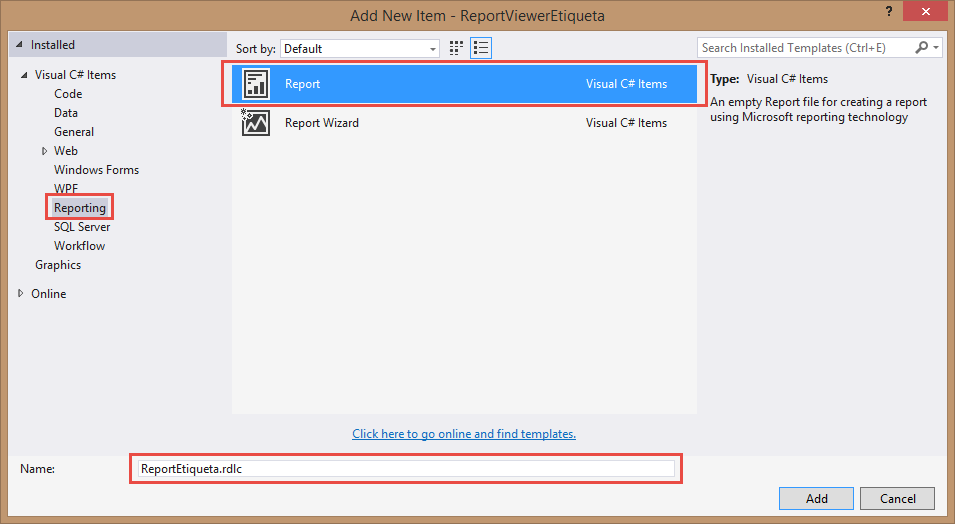

Agora que temos o DataSet com a tabela “Etiqueta“, vamos criar um novo relatório do ReportViewer para exibirmos as informações dessas etiquetas. Adicione um item do tipo “Report” (que se encontra dentro da categoria “Reporting“), dando o nome de “ReportEtiqueta” para esse novo relatório:

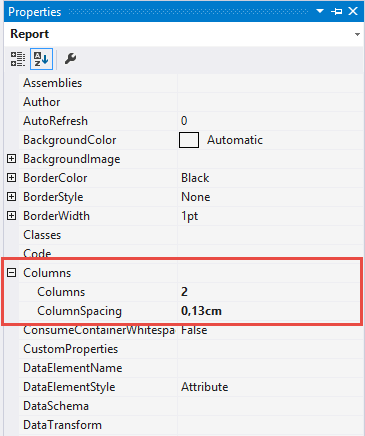

Assim que o relatório tiver sido criado, vá até a página de propriedades, encontre a propriedade chamada “Columns” e altere o valor dessa propriedade para “2“:

Note que podemos também definir o espaçamento entre uma coluna e outra (o valor padrão é 0,13 cm). Normalmente, quando trabalhamos com etiquetas, é comum a utilização de folhas que já possuem as etiquetas de forma que possamos simplesmente retirá-las da folha e colá-las aonde quer que seja. Para que as etiquetas sejam impressas no lugar certo, você terá que configurar as propriedades “Columns” e “ColumnSpacing” de acordo com a folha de etiquetas que você estiver utilizando. Para esse exemplo, vou utilizar 2 colunas com o espaçamento padrão de 0,13 centímetros.

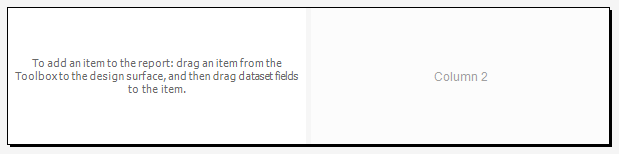

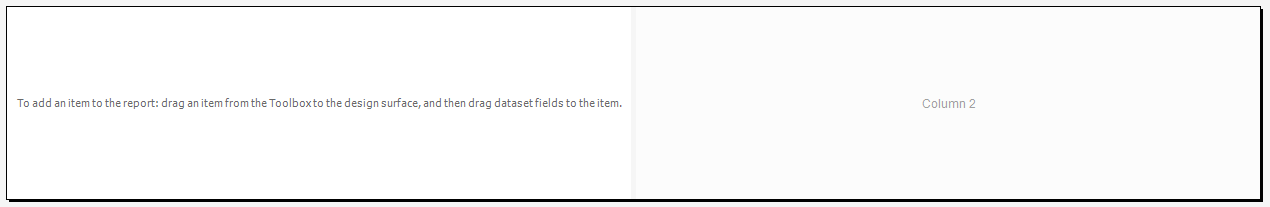

Quando você altera a propriedade “Columns“, note que o relatório apresentará a quantidade de colunas que você acabou de definir. No caso do nosso exemplo, conseguiremos visualizar duas colunas na área do relatório:

Você pode configurar o tamanho horizontal das colunas utilizando o “slider” (linha vertical cinza entre uma coluna e outra). Para ter uma noção precisa do tamanho de cada coluna, recomendo que você ative a régua do relatório através do menu de contexto:

Apesar de conseguirmos visualizar as duas colunas que configuramos anteriormente, só é possível adicionarmos controles na primeira coluna da esquerda. O ReportViewer fará automaticamente a quebra dos dados de uma coluna para a outra, seguindo primeiro na vertical (um registro abaixo do outro) e, quando a página tiver terminado, o ReportViewer começará a utilizar a segunda coluna, e assim por diante.

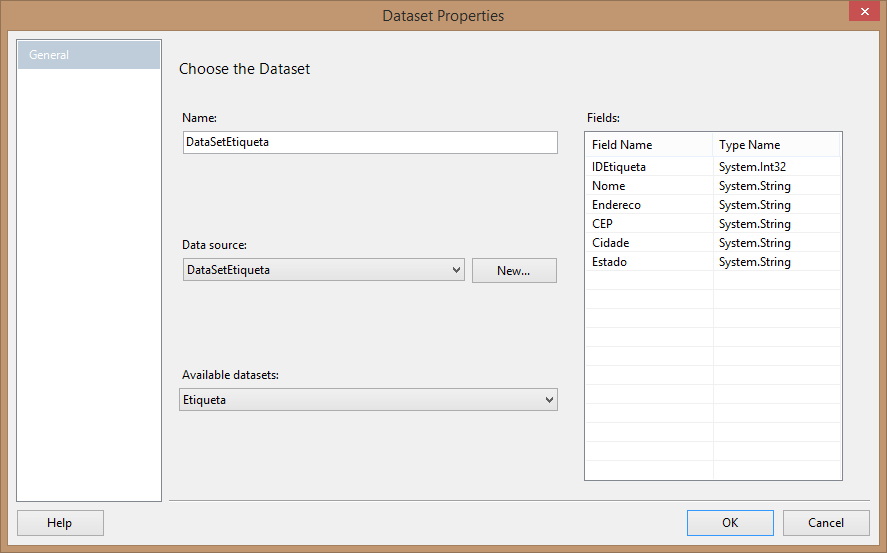

Uma vez configurado o layout inicial do relatório, adicione um controle do tipo “List” dentro da primeira coluna do relatório e configure o DataSet desse controle conforme a imagem a seguir:

Finalmente, arraste os campos do DataSet para dentro do controle “List” conforme podemos observar na imagem abaixo:

Para o campo relacionado às colunas “Cidade” e “Estado“, podemos criar um TextBox com uma expressão customizada (já que queremos mostrar “Cidade / Estado”). Veja como fica a fórmula para esse caso:

=Fields!Cidade.Value & " / " & Fields!Estado.Value

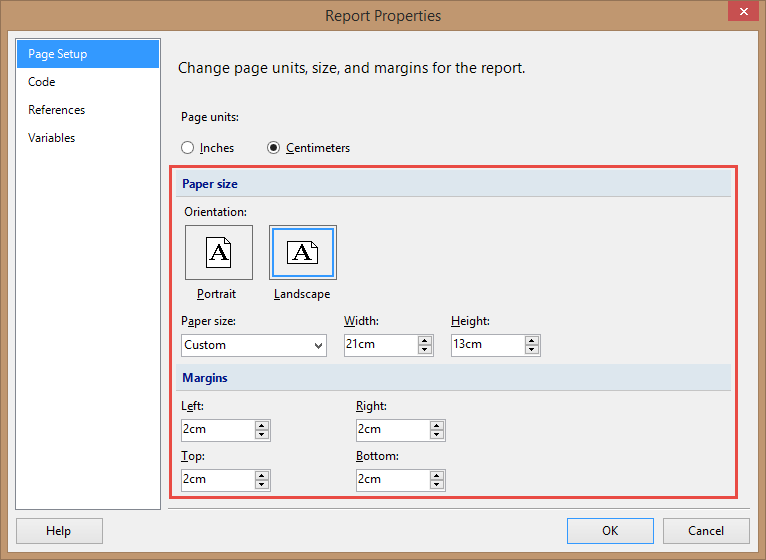

Além de configurar corretamente o tamanho das colunas e seu espaçamento, é importante que você configure também o tamanho da página e suas margens. Para isso, vá até o menu “Report” e escolha a opção “Report Properties“. Na janela “Report Properties“, configure o tamanho da página e margens (eu configurei um tamanho qualquer de forma que quatro etiquetas fossem exibidas por página):

Exibindo o relatório

Uma vez criado o relatório, temos que exibi-lo. Vá até o “Form1” criado automaticamente pelo Visual Studio e, de preferência, altere o seu nome para algo que faça mais sentido (como “FormEtiqueta“). Feito isso, adicione um controle do ReportViewer no formulário e configure-o para que ele ocupe a tela toda (“Dock in parent container” na “smart tag” do controle). Por fim, na “smart tag” do controle do ReportViewer, abra a caixa de opções “Choose Report” e escolha o relatório que criamos anteriormente (ReportEtiqueta):

Após ter selecionado o relatório, vá até o code-behind do formulário, encontre o método “Load” e adicione algumas linhas na tabela “Etiqueta” (obviamente, em situações reais, esses dados deveriam ser carregados de um banco de dados):

        private void FormEtiqueta_Load(object sender, EventArgs e)
        {
            DataSetEtiqueta.Etiqueta.AddEtiquetaRow("André Alves de Lima", "Somewhere in Bad Waldsee", "88339", "Bad Waldsee", "BW");
            DataSetEtiqueta.Etiqueta.AddEtiquetaRow("Larissa Aldine Müller Lima", "Somewhere in Bad Waldsee", "88339", "Bad Waldsee", "BW");
            DataSetEtiqueta.Etiqueta.AddEtiquetaRow("Sophie Lima", "Somewhere in Bad Waldsee", "88339", "Bad Waldsee", "BW");
            DataSetEtiqueta.Etiqueta.AddEtiquetaRow("Fulano de Tal", "Praça da Matriz", "13480-000", "Limeira", "SP");

            this.reportViewer.RefreshReport();
        }

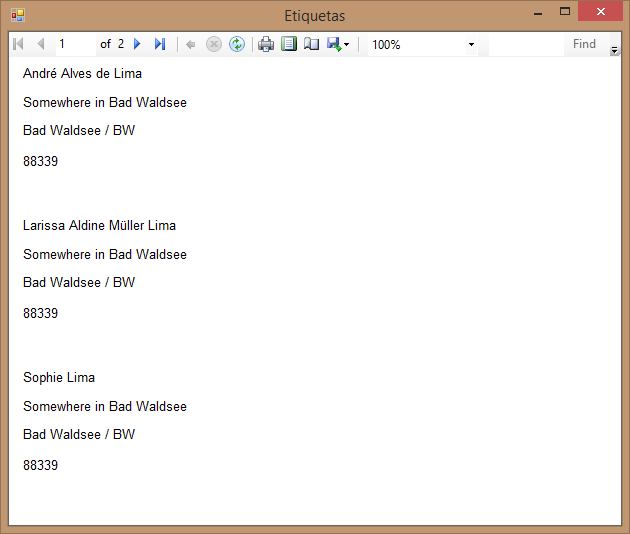

Execute a aplicação e veja o resultado:

Notou como ficou esquisito e as colunas nem foram utilizadas? Na realidade elas foram. O que acontece é que, por padrão, o ReportViewer exibe o preview em um modo que não é o de impressão (e que, na realidade, ninguém entende como funciona). Para ver o resultado final, você precisa alterar para o modo de impressão, clicando no botão “Print Layout“:

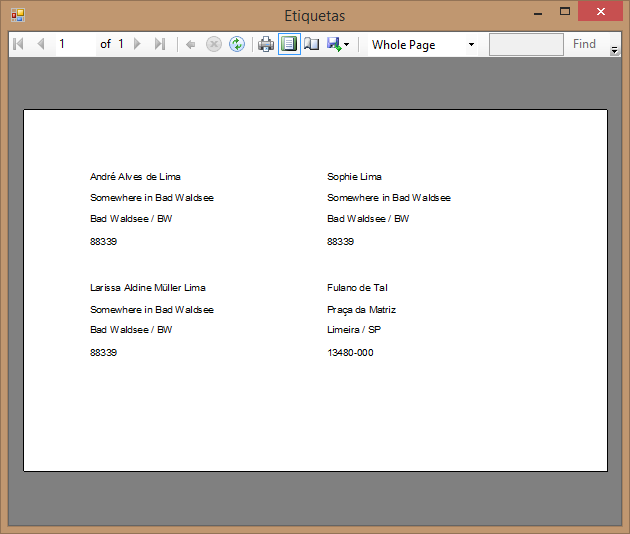

Aí sim o resultado fará muito mais sentido:

Caso você queira fazer com que o modo de impressão seja exibido por padrão, basta utilizar o método “SetDisplayMode” passando o “PrintLayout” antes da chamada de “RefreshReport” no método “Load” do formulário (dica extraída deste tópico nos fóruns da MSDN):

        private void FormEtiqueta_Load(object sender, EventArgs e)
        {
            DataSetEtiqueta.Etiqueta.AddEtiquetaRow("André Alves de Lima", "Somewhere in Bad Waldsee", "88339", "Bad Waldsee", "BW");
            DataSetEtiqueta.Etiqueta.AddEtiquetaRow("Larissa Aldine Müller Lima", "Somewhere in Bad Waldsee", "88339", "Bad Waldsee", "BW");
            DataSetEtiqueta.Etiqueta.AddEtiquetaRow("Sophie Lima", "Somewhere in Bad Waldsee", "88339", "Bad Waldsee", "BW");
            DataSetEtiqueta.Etiqueta.AddEtiquetaRow("Fulano de Tal", "Praça da Matriz", "13480-000", "Limeira", "SP");

            this.reportViewer.SetDisplayMode(Microsoft.Reporting.WinForms.DisplayMode.PrintLayout);
            this.reportViewer.RefreshReport();
        }

Alterando a ordem das etiquetas

Lembra que, no começo do artigo, eu disse que um inscrito tinha me questionado sobre a confecção de etiquetas no ReportViewer? Pois bem, uma dúvida que ele tinha era como alterar a ordem de impressão das etiquetas. Como você pode perceber, a ordem que o ReportViewer estabelece é que as etiquetas serão impressas primeiramente na horizontal e, quando a primeira coluna estiver totalmente preenchida, ele começará a utilizar a segunda coluna, e assim por diante.

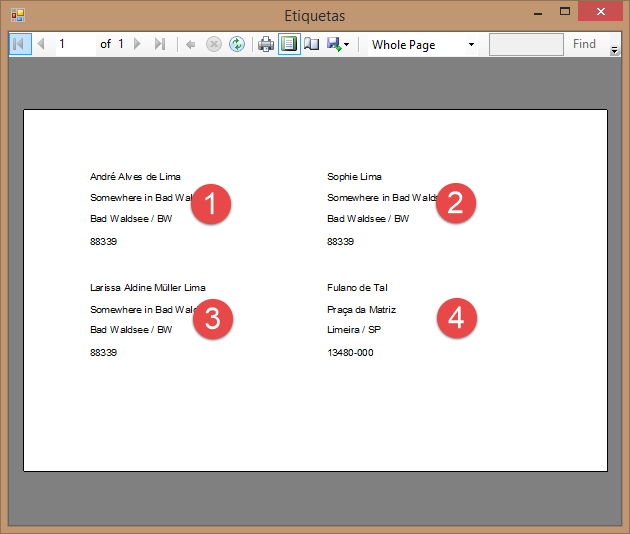

Porém, o inscrito queria que as etiquetas fossem geradas seguindo a ordem horizontal, de forma que os registros fossem exibidos da seguinte maneira:

Após pesquisar um pouco, acabei concluindo que não é possível escolhermos nativamente no ReportViewer a ordenação desejada por esse inscrito. Mas, de qualquer forma, é possível implementarmos essa ordenação de forma manual. Para isso, temos que adicionar uma nova coluna à tabela Etiqueta, chamada “Ordenacao“, utilizando o tipo “Int32“:

Feito isso, preenchemos os valores dessa coluna com valores de forma que o mecanismo do ReportViewer seja enganado e exiba as etiquetas utilizando a nova ordenação:

            DataSetEtiqueta.Etiqueta.AddEtiquetaRow("André Alves de Lima", "Somewhere in Bad Waldsee", "88339", "Bad Waldsee", "BW", 1);
            DataSetEtiqueta.Etiqueta.AddEtiquetaRow("Larissa Aldine Müller Lima", "Somewhere in Bad Waldsee", "88339", "Bad Waldsee", "BW", 3);
            DataSetEtiqueta.Etiqueta.AddEtiquetaRow("Sophie Lima", "Somewhere in Bad Waldsee", "88339", "Bad Waldsee", "BW", 2);
            DataSetEtiqueta.Etiqueta.AddEtiquetaRow("Fulano de Tal", "Praça da Matriz", "13480-000", "Limeira", "SP", 4);

Agora só falta configurarmos a ordenação da lista no relatório de forma que ela obedeça essa nova coluna. Para isso, vá até o relatório e, dentro da janela “Report Data“, clique com o botão direito no DataSetRelatorio e escolha a opção “Refresh“:

Com isso, o relatório reconhecerá essa nova coluna. Por fim, clique com o botão direito no canto superior esquerdo do controle “List” e escolha a opção “Tablix Properties” no menu de contexto:

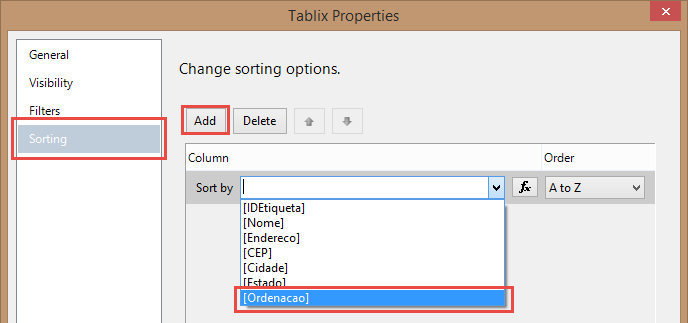

Na janela “Tablix Properties“, vá até a categoria “Sorting” e adicione a coluna “Ordenacao” na lista:

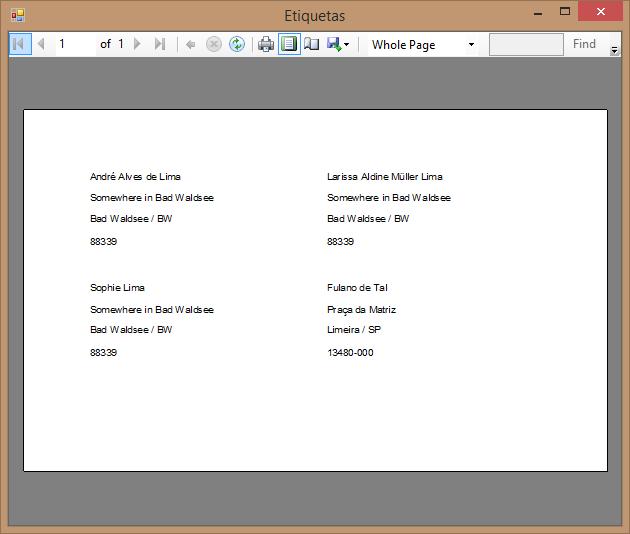

Pronto! Dessa forma o relatório obedecerá a nova ordenação que estabelecemos manualmente.

A lógica para numeração da coluna “Ordenacao” dependerá da quantidade de colunas e da quantidade de etiquetas por coluna, mas, acho que deu para entender a ideia, não é mesmo?

Concluindo

A criação de relatórios para impressão de etiquetas com o ReportViewer não é complicada. Uma vez que sabemos onde as propriedades se encontram e como funciona a lógica que o ReportViewer utiliza para exibir os registros, tudo fica mais simples.

Nesse artigo você aprendeu como criar um relatório simples para a impressão de etiquetas utilizando a funcionalidade de colunas no ReportViewer. Além disso, respondi a dúvida de um inscrito sobre como criar uma ordenação customizada pra as etiquetas. Caso você queira conferir um outro artigo sobre a geração de etiquetas no ReportViewer, confira o artigo que eu utilizei como referência.

Finalmente, caso você queira ficar por dentro das novidades do meu site, além de receber dicas que eu só compartilho por e-mail, inscreva-se na minha newsletter utilizando este link ou o formulário logo abaixo.

Até a próxima!
